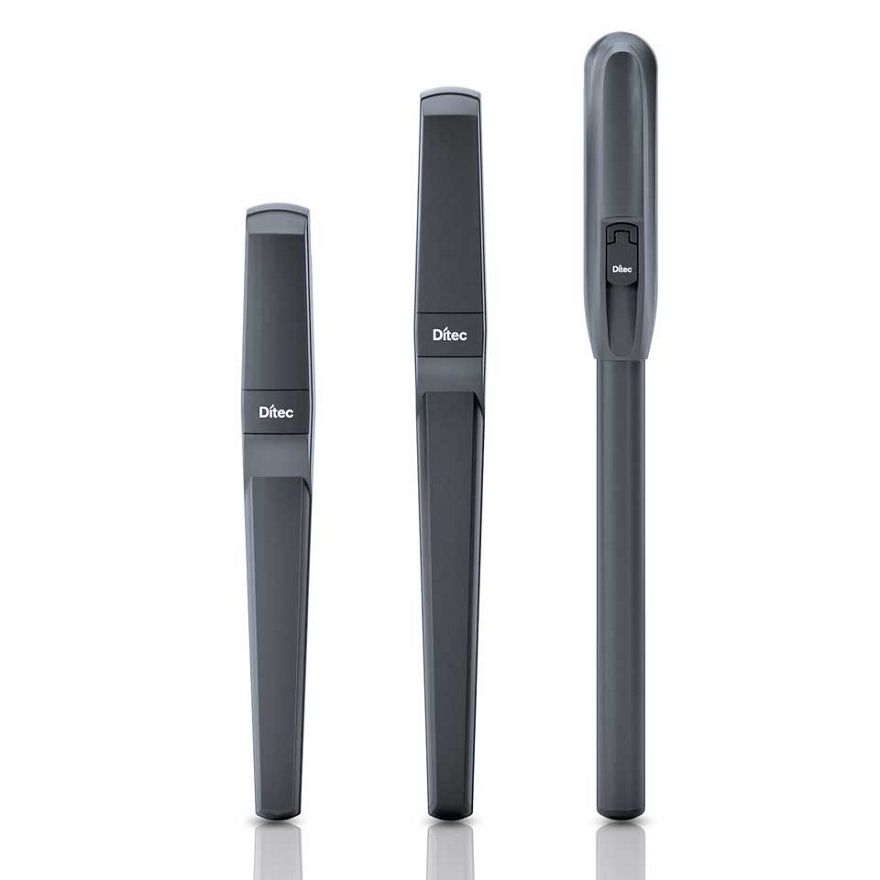

DITEC PWR : UNE GAMME COMPLÈTE

Ditec PWR est la nouvelle gamme d'opérateurs électromécaniques pour portails battants pour applications résidentielles, industrielles et dans les copropriétés. Conçus et développés pour garantir la qualité, la robustesse et faciliter l'installation et l'entretien.

Gamme complète se composant

  • un moteur 24 Vcc pour vantail jusqu'à 2,5 m (Ditec PWR 25),
  • un moteur 24 Vcc pour vantail jusqu'à 3,5 m (Ditec PWR 35)
  • trois moteurs 24 Vcc pour vantail jusqu'à 5 m (gamme Ditec PWR 50)
  • un moteur 230 Vca pour vantail jusqu'à 5 m.

INSTALLATION simplifiée

Diminuez de 60 % le temps nécessaire pour installer les nouveaux moteurs de la série PWR !

  • automatismes disposant d’arrêts mécaniques asymétriques à l'ouverture et à la fermeture
  • installation avec une seule main : l’empreinte hexagonale aide à fixer l'opérateur sur la colonne
  • plaques préperforées pour une installation rapide, munies d’une robuste douille pour avoir une meilleure distribution des forces sur le goujon de fixation avant
  • Le gabarit est muni d’un niveau à bulle d'air pour assurer une mise à niveau parfaite des cotes en une seule opération

L’AUTOMATISME ADAPTÉ à toutes les applications

  • préadaptation pour le déverrouillage manuel à distance, utile pour débloquer un automatisme inaccessible en cas d'urgence
  • préadaptation pour fins de course magnétiques (seulement sur PWR35H) pour un réglage plus soigné des ralentissements
  • solution idéale pour les applications qui réclament des ouvertures et des fermetures rapides

     RÉGLAGES SIMPLES, installation rapide

    • réglage précis des arrêts de butée mécaniques directement sur la vis (PWR50H, PWR50HR et PWR50AC). Fins de course magnétiques prémontées et précâblées (PWR50HV)
    • plaque de fixation à fentes pour un soudage des pattes simple et rapide

    SÉCURITÉ ABSOLUE

    La technologie à encodeur virtuel 24 V CC permet un contrôle électronique constant des forces d’impact et une détection immédiate des obstacles, assurant ainsi l’arrêt de l’opérateur ou l’inversion du mouvement (si configurée). Si cela ne vous suffit pas, vous pouvez utiliser les fins de course magnétiques (sur PWR 35 ou prémontées sur PWR 50). De plus, en cas de panne électrique, l’armoire de commande électronique intervient en activant les batteries qui permettent le fonctionnement correct de l’installation.

    Grâce à un système propriétaire tout à fait innovant de contrôle constant de la position (Ditec Virtual Encoder), vouspouvez parfaitement gérer avec précision et en toute sécurité même les moteurs sans encodeur.

    ENTRETIEN SIMPLIFIÉ

    La soupape de remplissage protégée à l’intérieur du compartiment de déverrouillage manuel permet d’ajouter du lubrifiant universel (type EP1) sans démonter le motoréducteur, mais en utilisant un simple graisseur manuel.

    Contactez-nous

    Caractéristiques principales

    Ditec PWR 25

    moteur 24 Vcc

    Pour vantail jusqu'à 2,5 m

    IRRÉVERSIBLE avec arrêts de butée. JUSQU’À 150 000 CYCLES

    • il suffit de dévisser une seule vis pour ôter le cache en plastique et accéder aux bornes pour les câblages électriques
    • déblocage manuel avec clé
    • motoréducteur composé de deux robustes moulages sous pression en aluminium qui garantissent une résistance parfaite aux forces de torsion et de coupe

    Ditec PWR 35

    moteur 24 Vcc

    Pour vantail jusqu'à 3,5 m

    IRRÉVERSIBLE avec arrêts de butée. JUSQU’À 300 000 CYCLES

    • il suffit de dévisser une seule vis pour ôter le cache en plastique et accéder aux bornes pour les câblages électriques
    • déblocage manuel avec clé
    • motoréducteur composé de deux robustes moulages sous pression en aluminium qui garantissent une résistance parfaite aux forces de torsion et de coupe
    • cache amovible pour accéder à la vis sans démonter le motoréducteur du vantail
    • soupape de remplissage pour injecter de la graisse universelle type EP1
    • crans pour le réglage des fins de course magnétiques à l’ouverture et à la fermeture (en option) et supports pour les colliers de blocage des câbles

    moteur 24 Vcc

    Pour vantail jusqu'à 5 m

    Ditec PWR50H : IRRÉVERSIBLE avec arrêts de butée. JUSQU’À 450 000 CYCLES

    Ditec PWR50HV : IRRÉVERSIBLE avec dispositifs de fins de course magnétiques. JUSQU’À 450 000 CYCLES

    Ditec PWR50HR : RÉVERSIBLE avec arrêts de butée. JUSQU’À 600 000 CYCLES

    • déblocage manuel conçu pour garantir l’ouverture avec un minimum d’effort
    • cache amovible qui permet d’accéder facilement à la vis pour les réglages et l’entretien
    • arrêts de butée mécaniques prémontés à l’ouverture et à la fermeture (sur PWR50HV remplacés par des fins de course magnétiques)
    • brosses anti-poussière pour la protection de la vis

    moteur 230 Vca

    Pour vantail jusqu'à 5 m

    Ditec PWR50AC : IRRÉVERSIBLE/RÉVERSIBLE avec arrêts de butée (ouverture). JUSQU’À 450 000 CYCLES

    • déblocage manuel conçu pour garantir l’ouverture avec un minimum d’effort
    • cache amovible qui permet d’accéder facilement à la vis pour les réglages et l’entretien
    • arrêt de butée mécanique (ouverture)
    • fin de course magnétique à l’ouverture et à la fermeture (ref. PWRACF)

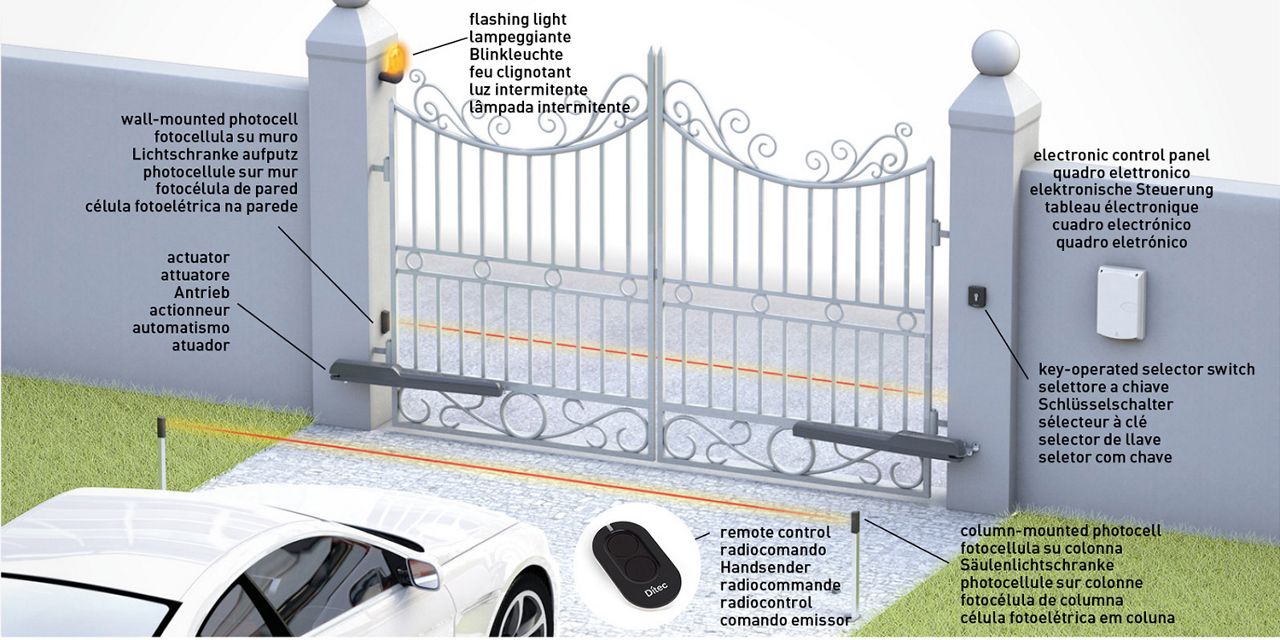

    Installation type

    L'automatisme peut être complété avec les dispositifs de commande, de contrôle et de sécurité Ditec.
    Ditec PWR - Typical installationDitec PWR - Typical installation

    Accessoires

    Faciles à choisir, les accessoires spécifiques Ditec PWR :

    Produits connexes

    • Ditec FACIL

      Pour portails avec vantaux jusqu'à 2,3 m ou pesant jusqu'à 300 kg

    • Ditec ARC

      Pour portails avec vantaux jusqu'à 5 m ou pesant jusqu'à 500 kg

    • Ditec TS 35

      Télescopique 230 Vca pour portail avec vantail jusqu'à 3,5 m
